Montaggio Interfono
(by Umberto Casari)

Premetto che la mia intenzione è stata quella di non fare modifiche irreversibili.

Collegamenti all’integrato LM7809 per portare la tensione da 12V a 9V

Questo integrato potrebbe essere molto utile per chi ha necessità di collegare apparecchiature elettroniche funzionanti a 9 Volts come ad esempio alcuni modelli di interfono.

1) entrata 12V

2) massa, comune ad entrata ed uscita

3) uscita 9V

Non è indispensabile ma è meglio mettere un dissipatore di calore collegato all’aletta dell’integrato



Installazione Interfono

Partendo dal gruppo ottico posteriore, tramite dei ruba corrente, ho prelevato la tensione per alimentare i due apparati in questione, inserendo per sicurezza un fusibile ed un filtro antidisturbo (recuperato da un’autoradio), ho fatto passare il caco bipolare a doppio isolamento all’interno della fiancata sinistra

Ho scelto di prelevare la tensione dalle luci di posizione per essere sicuro che una volta spento il motore non restasse nulla sotto tensione. Nel mio caso non sono emersi problemi di sorta riguardo l’assorbimento di corrente in quanto sia l’interfono che il carica batteria della fotocamera digitale assorbono pochissimo.

Accanto all’ammortizzatore della sella ho sistemato un cablaggio quadripolare

(recuperato da un PC smantellato) a cui arrivano i due poli della tensione e da cui escono il cavo bipolare per la presa di corrente ed i due cavi per l’alimentazione dell’interfono. La presa di corrente è stata recuperata da uno sfascia carrozze ed inserita in un contenitore per rullini fotografici e fissata al fianco del sottosella con del velcro.

Non volendo avere l’interfono sempre alimentato a motore acceso, il polo negativo è stato collegato direttamente all’interfono, mentre il positivo è stato portato facendo passare il solito cavo bipolare  all’interno della carena sinistra fino alla parte anteriore dello scooter dove c’è il vaso di espansione del circuito di raffreddamento e da qui all’interno della carenatura del manubrio fino al blocchetto comandi di sinistra dove è stato installato un interruttore dotato di spia a led di accensione.



Il ritorno dell’interruttore si collega al sopraccitato connettore quadripolare e da qui va all’interfono

Dato che la tensione dell’impianto elettrico e di 12V e l’interfono necessita di una tensione di 9V, nel vano batteria dell’interfono è stato inserito un integrato LM7809 (per sicurezza dotato di dissipatore di calore) il cui scopo è quello di erogare i 9V necessari. Il collegamento è stato realizzato utilizzando comunque in contati di una pila, sempre in virtù della massima reversibilità delle modifiche.

L’interfono, un Intercom 2K della Osbe, è stato installato all’interno del vano dove si trova la dotazione di attrezzi.

Devo dire che l’interfono ha una buona qualità di suono fino ad almeno 120Km/h dopo, complice anche la rumorosità dei caschi modulari, perde di efficacia; comunque dato l’uso turistico che faccio del mezzo è più che soddisfacente.

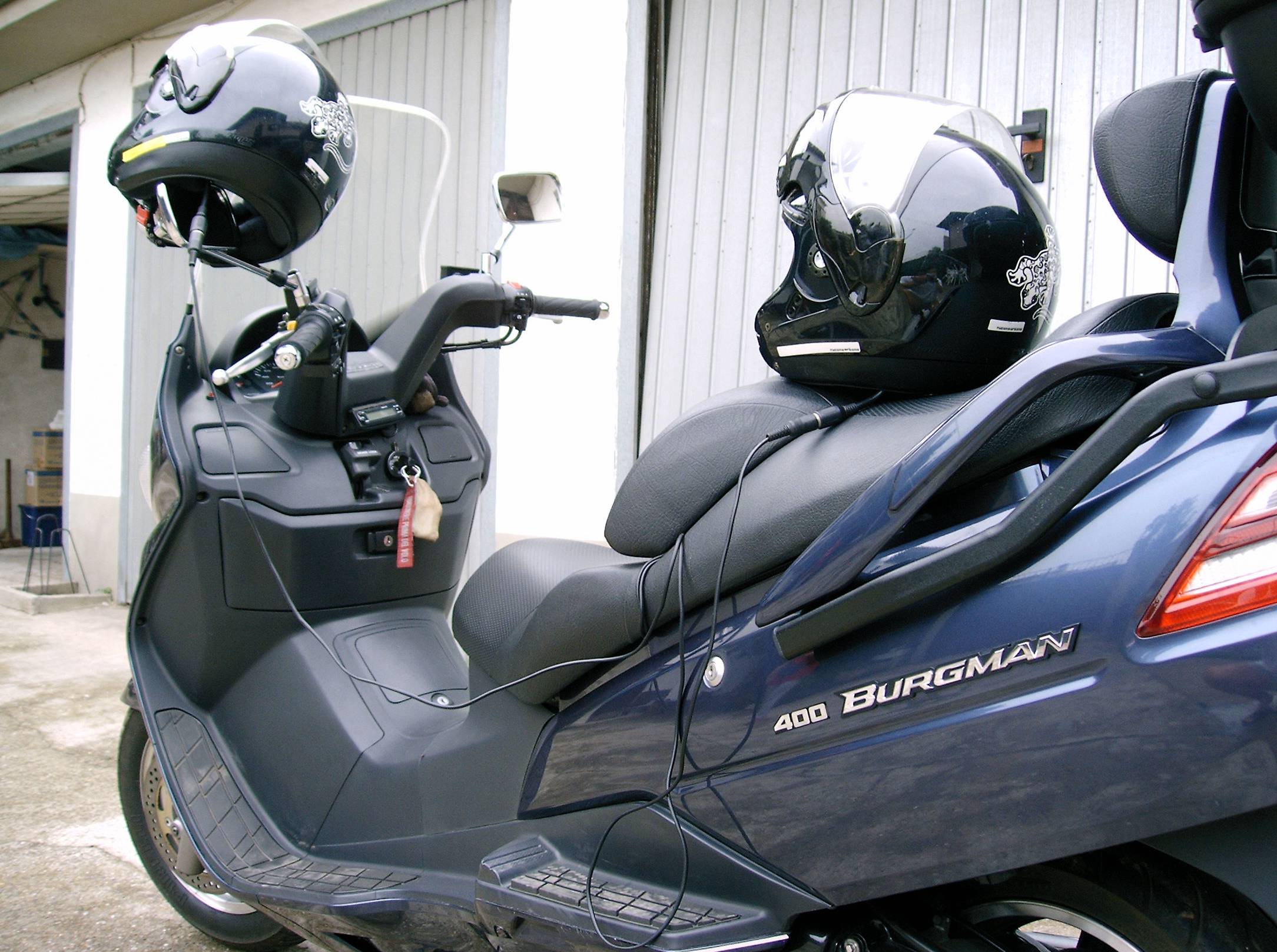

I cavi di collegamento originali, troppo corti, sono stati sostituiti con altri realizzati della giusta lunghezza per non intralciare nella guida e vengono fatti uscire dal sottosella passando accanto all’ammortizzatore della sella stessa (foto 6), mentre quando non sono in uso vengono riposti all’interno di una busta porta documenti, di quelle che danno le agenzie di viaggio con i biglietti aerei, fissata alla sella tramite delle clip adesive.

ATTENZIONE
Questo è un circuito sperimentale. La realizzazione ed il montaggio sono a vostro rischio e pericolo. E' inoltre sempre consigliabile mettere a monte un fusibile di protezione.
